Hướng dẫn bơm ly tâm lưu lượng cao: Loại, kích cỡ và nhiệm vụ xử lý hóa học

Nếu bạn đã từng xác định kích thước đường truyền cho một trang trại bể chứa lớn hoặc chứng kiến vòng tuần hoàn gặp khó khăn vì máy bơm chỉ được chọn trên đầu máy, thì bạn đã biết rằng “dòng chảy cao” là một thuật ngữ tương đối. Trong hoạt động của máy bơm ly tâm, nó thường có nghĩa là điểm làm việc mà thể tích quan trọng hơn áp suất. Máy bơm có thể di chuyển nước làm mát, chất lỏng xử lý hóa học, nước muối hoặc sản phẩm có độ nhớt thấp thông qua mạng lưới đường ống rộng, đồng thời cánh quạt và vỏ được bố trí để truyền khối lượng đó một cách hiệu quả. Tại Jiangsu Feixiang Pump Manufacturing Co., Ltd., công việc hàng ngày của chúng tôi với các nhà máy hóa chất và người sử dụng quy trình đã dạy chúng tôi rằng máy bơm ly tâm lưu lượng cao tốt nhất hiếm khi là máy bơm lớn nhất trên bảng dữ liệu; nó là cái phù hợp với đường cong hệ thống, chất lỏng và thực tế bảo trì.

“Dòng chảy cao” có ý nghĩa gì đối với máy bơm ly tâm

Tốc độ dòng chảy là thể tích mà máy bơm cung cấp trên một đơn vị thời gian, trong khi cột áp là năng lượng mà nó bổ sung trên một đơn vị trọng lượng chất lỏng. Một máy bơm ly tâm lưu lượng cao nằm ở phía bên phải của đường cong hiệu suất của nó: thể tích lớn, cột áp thường khiêm tốn. Đó là lý do tại sao những máy bơm này thường sử dụng cánh quạt treo một cấp, đường xoắn ốc rộng và đường hút và xả rộng rãi. Tốc độ cụ thể tăng khi lưu lượng tăng tương ứng với cột áp, chuyển các thiết kế theo hướng cánh quạt dòng chảy hỗn hợp và dòng chảy hướng trục khi yêu cầu về cột áp rất thấp và yêu cầu về thể tích rất cao.

Điều quan trọng là không nhầm lẫn giữa dòng chảy cao và áp suất cao. Một máy bơm có thể có kích thước khung lớn nhưng vẫn chỉ cung cấp một vài thanh đầu. Ngược lại, máy bơm nhiều tầng có thể tạo ra áp suất cao với lưu lượng tương đối khiêm tốn. Câu hỏi thực tế là đường cong của hệ thống giao với đường cong của máy bơm ở đâu và liệu máy bơm được chọn có hoạt động gần điểm hiệu quả tốt nhất của nó hay không. Đối với các chất lỏng có độ nhớt thấp như nước, dung môi và nhiều dòng hóa chất, máy bơm ly tâm là sự lựa chọn tự nhiên vì chúng có thể truyền khối lượng lớn với cấu trúc tương đối đơn giản.

Cấu hình bơm ly tâm lưu lượng cao phổ biến

Nhiệm vụ lưu lượng cao được đáp ứng bằng một số cách bố trí máy bơm và sự lựa chọn đúng đắn phụ thuộc vào cột áp, cách bố trí, chất lỏng và tần suất thiết bị chạy. Máy bơm xử lý một tầng nằm ngang thường là lựa chọn đầu tiên cho việc vận chuyển chung vì nó dễ tiếp cận và dễ bảo trì. Máy bơm trục đứng tiết kiệm không gian sàn và giữ đường hút ngắn trong bể chứa hoặc hố tuần hoàn. Máy bơm dòng hướng trục đưa ý tưởng dòng chảy cao đi xa hơn, sử dụng cánh quạt kiểu cánh quạt cho khối lượng rất lớn ở cột áp thấp. Các thiết bị nhiều tầng xuất hiện khi cùng một dòng chảy phải được phân phối ở áp suất cao hơn, mặc dù lớp vỏ trở nên dài hơn và phức tạp hơn.

Trong dịch vụ hóa chất, máy bơm cũng phải tôn trọng vật liệu và độ kín. Máy bơm xử lý hóa học tiêu chuẩn có thể được cung cấp bằng gang, thép không gỉ hoặc các hợp kim khác, có phốt cơ khí phù hợp với chất lỏng. Có thể cần một máy bơm có lớp lót hoặc chống ăn mòn để bơm các dung dịch axit, kiềm và muối. Đối với nhiệm vụ tuần hoàn rất lớn, chẳng hạn như các vòng bay hơi và kết tinh, thiết kế dòng hướng trục có thể hiệu quả hơn việc buộc bơm ly tâm dòng chảy cao hoạt động xa điểm tốt nhất của nó. của chúng tôi thảo luận về hiệu suất bơm hướng trục bao gồm sự đánh đổi đó một cách chi tiết hơn.

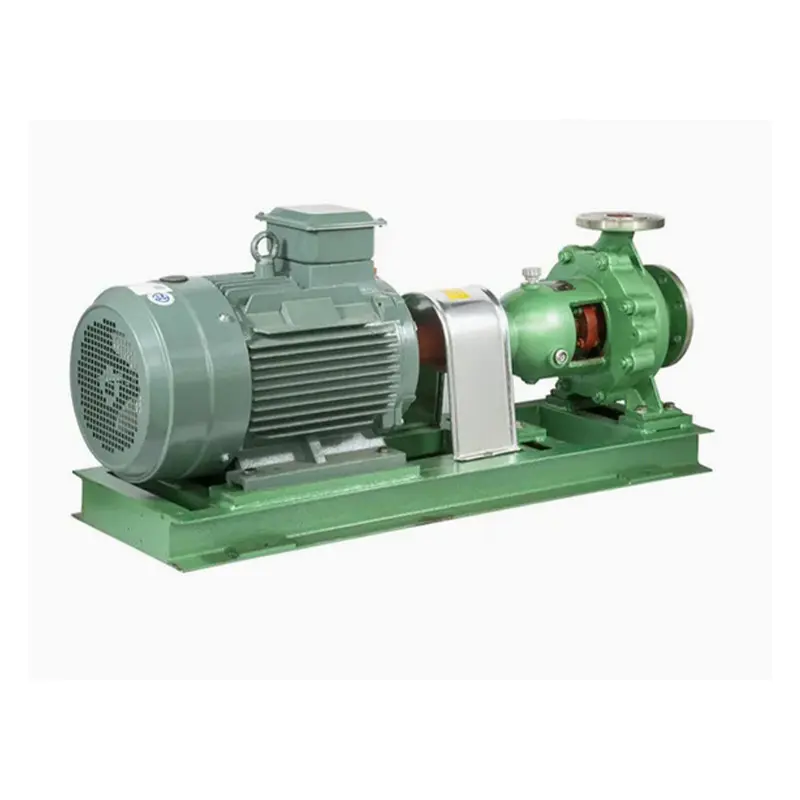

Bơm ly tâm hóa chất nằm ngang loại IH Đối với các chất lỏng ăn mòn giống như nước không có chất rắn, máy bơm ISO2858 một giai đoạn này cung cấp lưu lượng và phạm vi cột áp rộng cho nhiệm vụ xử lý hóa học. Xem sản phẩm →

So sánh nhanh các kiểu máy bơm lưu lượng cao

Vị trí bơm ly tâm lưu lượng cao phù hợp trong các nhà máy chế biến

Máy bơm ly tâm lưu lượng cao xuất hiện ở nhiều nơi hơn nhiều người mong đợi. Chúng xử lý nước làm mát và nước dịch vụ, chuyển sản phẩm giữa các bể chứa, máy lọc cấp liệu, nước muối tuần hoàn hoặc chất lỏng nhiệt và hỗ trợ hệ thống áo khoác lò phản ứng. Trong các nhà máy hóa chất, cùng một họ máy bơm có thể được sử dụng cho các dung dịch loãng, dung môi và các chất lỏng có độ nhớt thấp khác, miễn là vật liệu làm ướt và vòng đệm tương thích. Khi dòng chứa chất rắn hoặc khí, hình ảnh sẽ thay đổi và có thể cần một thiết kế khác hoặc cài đặt sửa đổi.

Một sự phân biệt hữu ích là giữa chuyển giao và lưu thông. Máy bơm chuyển thường có chu kỳ khởi động và dừng xác định và có thể cần khả năng tự mồi hoặc nâng lực hút. Bơm tuần hoàn hoạt động trong thời gian dài, do đó hiệu quả và hoạt động ổn định gần điểm hiệu suất tốt nhất là quan trọng hơn. Mạch bay hơi và kết tinh là một ví dụ điển hình: máy bơm phải di chuyển một lượng lớn rượu với cột áp sẵn có thấp và việc lựa chọn sai có thể gây ra hiện tượng tạo bọt, rung hoặc tiêu hao điện năng không cần thiết. Đây là một lý do khiến dòng máy bơm của chúng tôi bao gồm cả máy ly tâm xử lý và máy bơm máy bơm hướng trục hóa chất cho lưu thông khối lượng lớn.

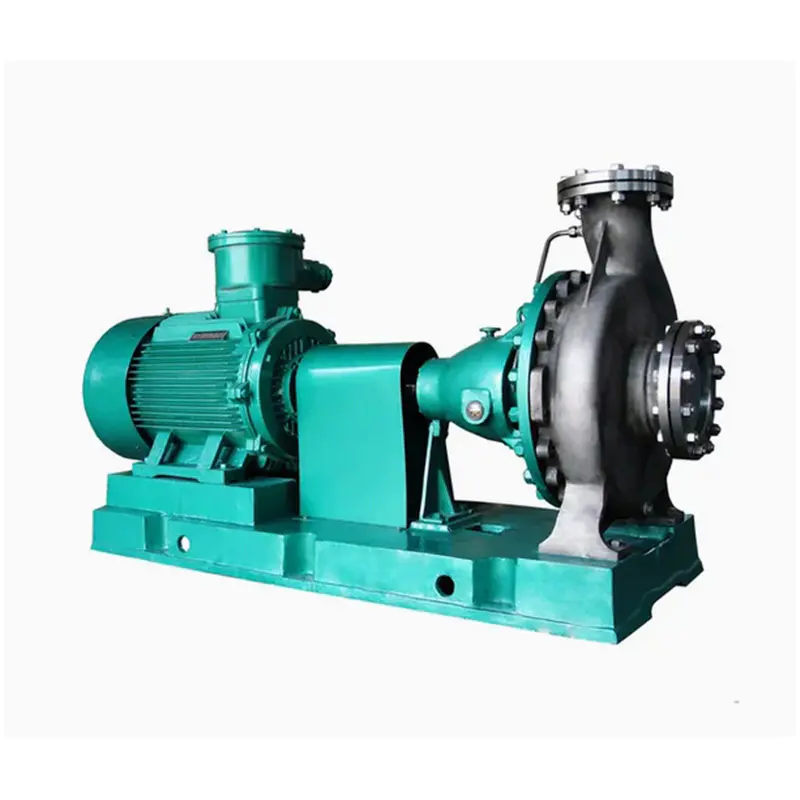

Bơm xử lý hóa chất tiêu chuẩn CZ Bơm xử lý hóa chất mở phía sau dành cho chất lỏng ăn mòn hoặc nhiệt độ cao, với lưu lượng tới 1500 m³/h và bảo trì mà không cần mở đường ống. Xem sản phẩm →

Danh sách kiểm tra kích thước và lựa chọn

Lựa chọn đáng tin cậy bắt đầu bằng dữ liệu chứ không phải với kích thước khung hình. Viết ra lưu lượng bình thường và tối đa, cột áp cần thiết, đặc tính chất lỏng và nhiệt độ vận hành trước khi xem các đường cong. Sau đó kiểm tra phía hút cẩn thận. Nhiều máy bơm lưu lượng cao bị cho là gây ra hiện tượng xâm thực khi vấn đề thực sự là không có đủ đầu hút dương, đường hút dài hoặc khuỷu tay được đặt không đúng cách. Các bước kiểm tra sau đây là điểm khởi đầu thực tế.

1. Điểm nhiệm vụ: Xác nhận lưu lượng và cột áp thiết kế, cộng với biên công suất trong tương lai. Tránh thêm các lề tùy ý đẩy máy bơm ra xa bên phải đường cong của nó.
2. Dữ liệu chất lỏng: Ghi lại độ nhớt, mật độ, hàm lượng chất rắn, khí hòa tan, độ ăn mòn và nhiệt độ. Những điều này xác định loại máy bơm, vật liệu và cách bố trí vòng đệm.
3. Ký quỹ NPSH: So sánh NPSH có sẵn với NPSH được yêu cầu trên toàn bộ phạm vi dòng chảy, không chỉ ở điểm thiết kế.
4. Vật liệu và con dấu: Ghép các bộ phận bị ướt với chất lỏng và chọn phương án xả kín có thể được duy trì tại hiện trường.
5. Trình điều khiển và điều khiển: Kiểm tra kích thước động cơ, phương pháp khởi động, vận hành với tốc độ thay đổi và ảnh hưởng của việc thay đổi tốc độ đến lưu lượng và cột áp.
6. Bố cục: Giữ đường ống hút ngắn và trực tiếp, cung cấp độ ngập vừa đủ và có khoảng trống để tiếp cận bảo trì.

Việc hỏi máy bơm sẽ được vận hành như thế nào cũng rất hữu ích. Một thiết bị chạy ở tốc độ tối đa trong nhiều năm có những ưu tiên khác với thiết bị được điều chỉnh hoặc chuyển đổi thường xuyên. Nếu hệ thống cần phạm vi lưu lượng rộng, việc điều khiển tốc độ thay đổi có thể hữu ích hơn so với việc cắt cánh quạt lớn hơn. Nếu chất lỏng bị ăn mòn, kết cấu lót hoặc không gỉ có thể tốn nhiều chi phí ban đầu hơn nhưng giảm thời gian ngừng hoạt động. Mục tiêu không phải là tìm số luồng cao nhất; đó là tìm một chiếc máy bơm nằm trong cửa sổ vận hành tốt.

Ghi chú lắp đặt, vận hành và bảo trì

Máy bơm ly tâm lưu lượng cao được lắp đặt tốt. Việc rót vữa tấm đế, căn chỉnh trục và hỗ trợ đường ống là vấn đề quan trọng vì lưu lượng dòng chảy lớn có thể tạo ra phản lực đáng chú ý. Đường ống hút không được có các điểm cao nơi không khí có thể tích tụ và máy bơm không bao giờ được chạy khô trừ khi nó được thiết kế đặc biệt cho nhiệm vụ đó. Trong quá trình vận hành thử, hãy kiểm tra chuyển động quay, rò rỉ phốt, độ rung và dòng điện động cơ tại điểm vận hành thực tế. Một máy bơm gây ồn hoặc rung khi khởi động có thể bị tạo bọt, lệch trục hoặc chạy xa dòng chảy thiết kế của nó.

Trong hoạt động hàng ngày, hãy theo dõi áp suất hút, áp suất xả, chỉ báo dòng chảy và nhiệt độ ổ trục. Việc mất dòng chảy dần dần có thể dẫn đến bánh công tác bị mòn, bộ lọc hút bị tắc một phần hoặc có sự thay đổi trong quy trình. Các hư hỏng của phốt cơ khí thường bắt nguồn từ việc chạy khô, dòng xả kém hoặc sai lệch chứ không phải do chính phốt. Giữ vòng đệm và vòng đệm dự phòng cho các bộ phận quan trọng, đồng thời ghi lại đường cong của máy bơm khi vận hành thử để có thể đánh giá những thay đổi về hiệu suất trong tương lai dựa trên đường cơ sở đã biết. Đối với các nhiệm vụ ở nhiệt độ cao hoặc ăn mòn, lịch trình bảo trì phòng ngừa dựa trên tình trạng phốt và xu hướng rung thường hữu ích hơn khoảng thời gian đại tu cố định.

Bơm dòng trục dọc cho nhiệm vụ khối lượng lớn Bơm hướng trục thẳng đứng dành cho nhiệm vụ lưu lượng lớn, cột nước thấp; định hướng tiết kiệm không gian phù hợp với việc tưới tiêu, kiểm soát lũ lụt, xử lý nước thải và lắp đặt hạn chế. Xem sản phẩm →

Làm việc với nhà sản xuất máy bơm về nhiệm vụ lưu lượng cao

Công ty TNHH Sản xuất Máy bơm Jiangsu Feixiang đã chế tạo máy bơm hóa chất từ những năm 1980 và dòng sản phẩm của chúng tôi bao gồm máy bơm xử lý hóa chất, máy bơm chống ăn mòn, máy bơm nhiệt độ cao, máy bơm hướng trục, máy bơm tự mồi và các thiết bị liên quan. Phạm vi rộng đó rất hữu ích khi nhiệm vụ lưu lượng cao trùng lặp với khả năng tương thích hóa học hoặc nhiệt độ cao, bởi vì cuộc trò chuyện có thể chuyển từ “máy bơm nào lớn nhất” sang “sự kết hợp thủy lực và vật liệu nào phù hợp với dòng này”. Các dòng máy bơm xử lý CZ, HJ, IH và ZA của chúng tôi phục vụ các phần khác nhau của bản đồ đó, trong khi máy bơm hướng trục và tuần hoàn dọc đáp ứng các ứng dụng có khối lượng lớn, cột nước thấp.

Nếu bạn đang lên kế hoạch lắp đặt mới hoặc thay thế một máy bơm chưa bao giờ vừa vặn, hãy gửi cho chúng tôi lưu lượng, cột áp, dữ liệu chất lỏng, nhiệt độ và bản phác thảo đơn giản về cách bố trí đường ống. Chúng tôi có thể cùng bạn xem xét nhiệm vụ và đề xuất cấu hình thực tế. Mục đích là một máy bơm ly tâm lưu lượng cao thực hiện công việc một cách êm ái, hiệu quả và với khả năng bảo trì mà nhóm của bạn thực sự có thể xử lý được.
